Комплект для лабораторного практикума по оптике

Общие сведения

Комплект предназначен для проведения работ по геометрической и волновой оптике, а также работ по компьютерному моделированию эксперимента по интерференции света в схеме Юнга.

Количество работ по геометрической и волновой оптике с набором: 4

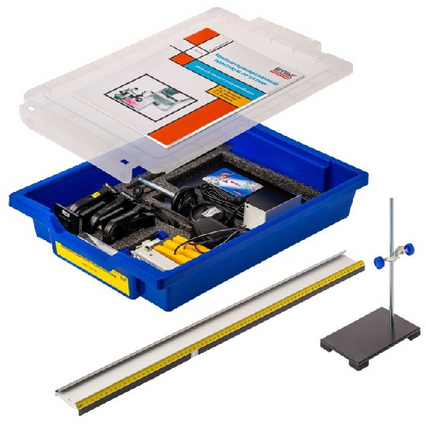

Состав комплекта

• Штатив: 1 штука
• Оптическая скамья: 1 штука
• Веб-камера на кронштейне: 1 штука (разрешение захвата изображения: 1280×720 пикселей)
• Светодиод первого вида (белый): 1 штука
• Светодиод второго вида (красный): 1 штука
• Светодиод третьего вида (инфракрасный): 1 штука
• Источник когерентного излучения: 1 штука (слой магнитной резины на одной из сторон для крепления на металлических поверхностях)
• Блок питания — сетевой адаптер: 1 штука
• Рейтер: 1 штука
• Линза: 1 штука
• Четырехугольная призма с двумя параллельными гранями: 1 штука
• Палочка стеклянная с магнитом, закрепленным на ее торце: 1 штука
• Элемент «Щели Юнга»: 1 штука
• Щелевая диафрагма: 1 штука
• Стальной уголок: 1 штука
• Поляроид: 1 штука
• Дифракционная решетка: 1 штука
• Пластина с прямоугольным отверстием: 1 штука
• Пластина со щелью: 1 штука
• Вставка в рейтер для пластины со щелью: 1 штука
• Вставка в рейтер для дифракционной решетки: 1 штука
• Программное обеспечение для проведения эксперимента
• Программное обеспечение для моделирования
• Методическое пособие на русском языке
• Система хранения: пластиковый контейнер с прозрачной крышкой для обеспечения наблюдения за содержимым набора, с ложементами

Программное обеспечение для проведения эксперимента (ПОДПЭ)

Количество сценариев проведения экспериментальных работ практикума: 4

Функции:

• получение фотоснимков и проведение измерений геометрических параметров изображения
• обработка данных и включение их в отчет о работе
• содержит окно регистрации сигнала с веб-камеры, окно обработки статичного видео файла, окно с таблицей вторичной обработки, окно с графиком, окно с шаблоном электронного отчета

Окно регистрации сигнала с веб-камеры позволяет:

• записывать и сохранять в виде jpeg-файла фото и в виде avi-файла видео изображение с использованием встроенной и выносной веб-камеры при разной частоте следования кадров при регистрации видео

Окно обработки статичного видео файла позволяет:

• устанавливать на кадре фото, видеоизображения и переносить в таблицу координаты точки при установленной прямоугольной системе координат и выбранном по объекту в кадре масштабном отрезке
• устанавливать на кадре фото, видеоизображения и переносить в таблицу длину выбранного отрезка при установленной прямоугольной системе координат и выбранном по объекту в кадре масштабном отрезке
• устанавливать на кадре фото, видеоизображения и переносить в таблицу углы между выбранными прямыми
• просматривать загруженный видео файл через задаваемое число кадров
• регистрировать и переносить в одну таблицу время регистрации кадра видео файла и координаты перемещающегося объекта в разных кадрах при выбранной системе координат, связанной с неподвижным в кадре объектом, при выбранном масштабном отрезке
• регистрировать и переносить в одну таблицу время регистрации кадра видео файла и угол между двумя прямыми, меняющийся от кадра к кадру
• переносить требуемые в сценарии данной работы параметры обработки статичных и видео файлов в таблицу вторичной обработки

Окно для составления отчета (шаблон электронного отчета) позволяет вносить:

• фотографии установки со встроенной или внешней веб-камеры
• исходные кривые, полученные с датчика
• таблицы исходных данных
• таблицы обработки данных с датчика
• графики, построенные на основе таблицы с обработанными данными и подобранной «наилучшей» кривой — графиком функции определенного типа с коэффициентами, подобранными по методу наименьших квадратов
• текстовые комментарии и выводы с клавиатуры (с использованием букв русского, латинского и греческого алфавита)

Программное обеспечение для моделирования (ПОДМ)

Назначение: компьютерное моделирование эксперимента по интерференции света в схеме Юнга

Функции:

• сложение амплитуд колебаний двух волн с учетом фазы в месте расположения экрана
• возможность «закрытия» любой из щелей с целью разделения вклада дифракционных и интерференционных эффектов в наблюдаемую на экране картину
• вывод данных в виде зависимости освещенности экрана от координаты точки на его поверхности
• вывод данных в виде «фотографического» изображения экрана (цвет освещенных областей соответствует цветовому восприятию заданной длины волны)
• определение координат любой точки графика при установке маркера
• масштабирование экрана и изменение разрешения экрана (числа точек экрана)
• копирование данных с целью их дальнейшего вывода в виде таблицы

Исходные данные, задаваемые пользователем:

• длина волны света
• поперечный размер щелей
• расстояние между щелями

Методическое пособие на русском языке

Количество экспериментальных работ в методическом пособии: 4

Содержание:

• описание возможностей программного обеспечения по видеосъемке и обработке видео файла
• описание методики проведения экспериментальных работ
• состав оборудования и фотография экспериментальной установки с ее описанием
• последовательность действий ученика в ходе проведения эксперимента и обработки данных с использованием веб-камеры
• краткие указания о содержании электронного отчета и выводах, представляемых в нем
• контрольные вопросы, проверяющие знакомство ученика с методическими указаниями к работе и теоретическими основами работы

Система хранения

Пластиковый контейнер с прозрачной крышкой для обеспечения наблюдения за содержимым набора, с ложементами.

Производство

Произведено в России. Реестровая запись № 10683775
