Набор демонстрационный по динамике вращательного движения

Общие сведения

Набор предназначен для проведения демонстрационных экспериментов и численного моделирования по изучению вращательного движения.

Количество проводимых опытов с набором: 10

Проводимые опыты: набор позволяет выполнять опыты по вращательному и колебательному движениям, инерциальным системам отсчета, центростремительному ускорению, вращению твердого тела с постоянным ускорением, а также провести расчетное моделирование поведения жидкости во вращающемся сосуде.

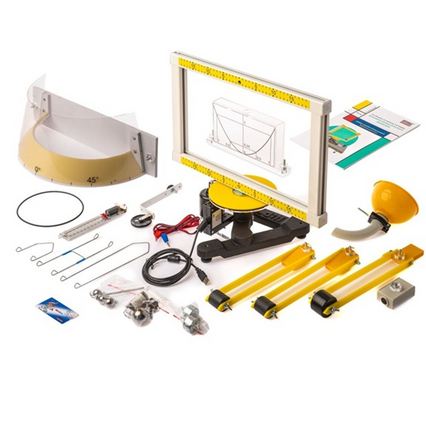

Состав комплекта

Основное оборудование

• Узел привода с датчиком угловой скорости: 1 штука
• Рама: 1 штука
• Подвес с грузом: 2 штуки
• Сигнальное устройство: 1 штука
• Ловушка для шаров: 1 штука
• Шар стальной: 3 штуки
• Кювета с фиксаторами: 1 штука
• Трубка изогнутая с воронкой и клипсой: 1 штука
• Пружина с фиксатором: 1 штука
• Скоба из проволоки: 3 штуки
• Динамометр: 1 штука

Дополнительная комплектация

• Подвес с грузом второго вида: 1 штука
• Шар стальной с нитью: 1 штука
• Блок неподвижный на кронштейне: 1 штука
• Нить: 1 штука
• Груз: 2 штуки
• Методическое пособие на русском языке
• Программное обеспечение для проведения демонстрационного эксперимента
• Программное обеспечение для расчетного моделирования

Программное обеспечение для проведения демонстрационного эксперимента (ПОДПД)

Функции:

• выбор единицы измерения (угловая скорость — рад/с, частота вращения — об/с)
• выбор интервала времени между последовательно получаемыми значениями измеряемого параметра
• представление данных в виде зависимости угловой скорости (частоты вращения) от времени

Сценарии экспериментов:

• включают оптимальные настройки используемых датчиков для проведения эксперимента
• один сценарий позволяет работать с программным обеспечением моделирования поведения жидкости во вращающемся сосуде
• позволяют выполнить все этапы научного исследования явления: качественные закономерности (быстрее-медленнее, растет-убывает-не зависит), количественные исследования с измерением величин

Окно регистрации:

• установка неограниченного числа двойных и одинарных маркеров с возможностью их удаления

Окно обработки данных:

• одна или несколько таблиц для обработки данных, полученных от датчиков
• занесение экспериментальных данных в таблицу
• заполнение столбцов данными, перетаскиваемыми из окна регистрации
• нанесение на график точек, связанных с определенной строкой таблицы
• увеличение изображения чисел и букв в ячейках
• возможность экспорта таблицы во внешний файл и рассылки по локальной сети

Окно с графиком:

• нанесение точек на один или несколько графиков с оптимальным выбором масштаба
• аппроксимация зависимостей графиками аналитических функций из имеющегося набора
• подбор «наилучшего» графика выбранного типа функций методом наименьших квадратов
• совмещение графика подобранной функции с экспериментальной зависимостью
• вывод уравнения подобранной функции на компьютер

Программное обеспечение для расчетного моделирования (ПОРМ)

Назначение: моделирование поведения жидкости во вращающемся сосуде

Возможности:

• задание размеров вращающегося сосуда (высота и радиус)
• задание угловой скорости вращения

Результаты расчета:

• графическое представление в виде сечения поверхности жидкости плоскостью, проходящей через ось вращения
• 3D-анимация, показывающая изменение формы поверхности жидкости при уменьшении или увеличении частоты вращения

Документация: электронное методическое руководство на русском языке, описывающее численные эксперименты, выполненные с помощью данной модели

Методическое пособие на русском языке

Количество описанных демонстрационных экспериментов: 10

Производство

Произведено в России. Реестровая запись № 10683780
