Комплект цифрового оборудования. География

Общие сведения

Комплект предназначен для выполнения географических исследований в области экологического мониторинга инструментальными методами во время проведения учебных занятий. Он предоставляет возможности для проведения исследовательских и проектных работ школьников.

Предметная область — география.

Тип пользователя — обучающийся.

Оборудование выполнено в портативном исполнении. Тип передачи показаний датчика — прямое подключение к устройству.

Комплектация

Датчики:

• датчик температуры исследуемой среды
• датчик магнитного поля
• датчик уровня pH
• датчик абсолютного давления
• датчик расстояния
• датчик электрической проводимости
• датчик звука

Программное обеспечение

Справочно-методические материалы

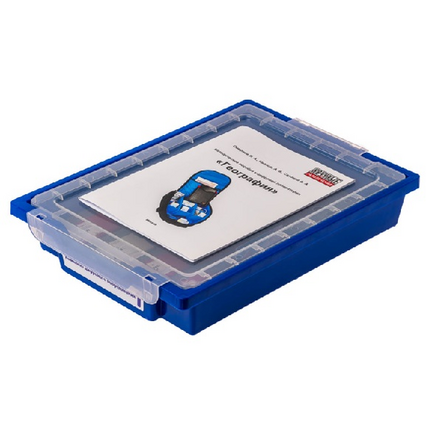

Упаковка: пластиковый контейнер с прозрачной крышкой и ложементами

Кабели:

• кабель USB соединительный: 1 штука (в комплекте)
• кабели USB соединительные дополнительные: 2 штуки
• кабель соединительный для коммуникационного разъема: 1 штука

Комплект беспроводной передачи данных: 1 штука (состоит из модуля сопряжения с датчиком с коммуникационным разъемом и антенного модуля (USB-адаптер), подключаемый к компьютеру)

Стержень для закрепления датчика в штативе: 2 штуки

Датчик температуры исследуемой среды

Диапазон измерений: от –20 до 110 °C

Особенности:

• слой магнитной резины на одной из сторон корпуса для крепления на металлической поверхности
• поддерживаемые операционные системы: Windows, Linux (AltLinux, AstraLinux)
• функция подключения к Arduino-совместимым робототехническим изделиям
• количество разъемов USB: 1
• разъем USB предназначен для подключения к компьютеру с помощью соединительного кабеля
• количество коммуникационных разъемов: 1
• коммуникационный разъем предназначен для подключения к Arduino-совместимым робототехническим изделиям

Датчик магнитного поля

Диапазон измерений №1: от –40 до 40 мТл

Диапазон измерений №2: от –5 до 5 мТл

Особенности:

• слой магнитной резины на одной из сторон корпуса для крепления на металлической поверхности
• поддерживаемые операционные системы: Windows, Linux (AltLinux, AstraLinux)
• функция подключения к Arduino-совместимым робототехническим изделиям
• количество разъемов USB: 1
• разъем USB предназначен для подключения к компьютеру с помощью соединительного кабеля
• количество коммуникационных разъемов: 1
• коммуникационный разъем предназначен для подключения к Arduino-совместимым робототехническим изделиям

Датчик уровня pH

Диапазон измерений (при +20 °C): от 0 до 14 ед. pH

Рабочий диапазон температур: от 10 до 80 °C

Особенности:

• слой магнитной резины на одной из сторон корпуса для крепления на металлической поверхности
• поддерживаемые операционные системы: Windows, Linux (AltLinux, AstraLinux)
• функция подключения к Arduino-совместимым робототехническим изделиям
• количество разъемов USB: 1
• разъем USB предназначен для подключения к компьютеру с помощью соединительного кабеля
• количество коммуникационных разъемов: 1
• коммуникационный разъем предназначен для подключения к Arduino-совместимым робототехническим изделиям

Датчик абсолютного давления

Диапазон измерений: от 0 до 200 кПа

Особенности:

• слой магнитной резины на одной из сторон корпуса для крепления на металлической поверхности
• поддерживаемые операционные системы: Windows, Linux (AltLinux, AstraLinux)
• функция подключения к Arduino-совместимым робототехническим изделиям
• количество разъемов USB: 1
• разъем USB предназначен для подключения к компьютеру с помощью соединительного кабеля
• количество коммуникационных разъемов: 1
• коммуникационный разъем предназначен для подключения к Arduino-совместимым робототехническим изделиям

Датчик расстояния

Диапазон измерений: от 0,2 до 4 м

Погрешность измерений: 1 %

Особенности:

• разъем USB: есть
• разъем USB предназначен для подключения к компьютеру с помощью соединительного кабеля
• поддерживаемые операционные системы: Windows, Linux (AltLinux, AstraLinux)

Датчик электрической проводимости

Предназначение: для измерения удельной электропроводности жидких сред

Диапазон измерений №1: от 0 до 2 мСм/см

Диапазон измерений №2: от 0 до 10 мСм/см

Особенности:

• слой магнитной резины на одной из сторон корпуса для крепления на металлической поверхности
• поддерживаемые операционные системы: Windows, Linux (AltLinux, AstraLinux)
• функция подключения к Arduino-совместимым робототехническим изделиям
• количество разъемов USB: 1
• разъем USB предназначен для подключения к компьютеру с помощью соединительного кабеля
• количество коммуникационных разъемов: 1
• коммуникационный разъем предназначен для подключения к Arduino-совместимым робототехническим изделиям

Датчик звука

Диапазон регистрации звукового сигнала: от 100 Гц до 10 кГц

Предельное звуковое давление: 100 дБ

Особенности:

• слой магнитной резины на одной из сторон корпуса для крепления на металлической поверхности
• поддерживаемые операционные системы: Windows, Linux (AltLinux, AstraLinux)
• количество разъемов USB: 1
• разъем USB предназначен для подключения к компьютеру с помощью соединительного кабеля
• количество коммуникационных разъемов (например, IDC): 1
• коммуникационный разъем предназначен для подключения к Arduino-совместимым робототехническим изделиям

Программное обеспечение

Поддерживаемые операционные системы: Windows, Linux (AltLinux, AstraLinux)

Функции:

• русифицированное меню с интуитивно понятным интерфейсом
• автоматическое обнаружение подключенного датчика
• выбор датчиков для измерений с возможностью скрыть подключенные датчики, которые не требуются для измерений
• регистрация данных с датчика
• одновременное получение данных от нескольких датчиков
• настройка параметров отображения данных от каждого датчика в отдельном окне
• представление полученных данных в виде графиков, таблиц, рисунков
• масштабирование осей графика измерений
• настройка периода оцифровки данных
• дополнительная пользовательская калибровка датчика
• работа с графическими маркерами для работы с промежуточными результатами измерений

Справочно-методические материалы

Количество исследовательских работ, приведенных в методическом пособии: 10

Производство

Произведено в России. Реестровая запись № 10637016
