Генератор Ван-де-Граафа

Общие сведения

Генератор Ван-де-Граафа (ГВДГ) предназначен для проведения демонстрационных опытов по электростатике, в том числе для демонстрации электризации тел при взаимном контакте и искрового газового разряда в воздухе.

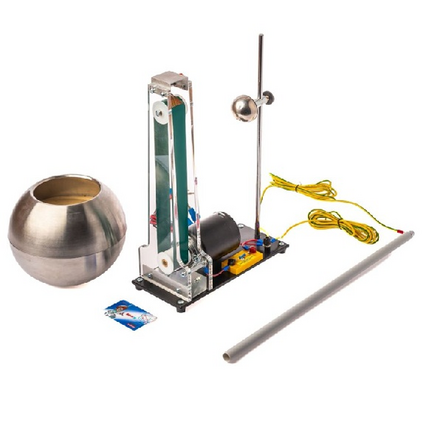

Комплектация

• Массивное основание
• Заряжаемая до высокого напряжения металлическая сфера (съемная, для демонстрации устройства генератора)
• Привод с движущейся прорезиненной лентой
• Щетки для передачи заряда
• Разрядное устройство (полусфера, обращенная в сторону заряжаемого шара)
• Резистор
• Программное обеспечение для расчетного моделирования
• Упаковка

Конструктивные особенности

Привод

В качестве привода используется подключаемый к внешнему источнику постоянного тока электродвигатель, на вал которого жестко насажен ведущий шкив. Ведомый шкив установлен в верхней части стойки из оргстекла и находится внутри металлической сферы.

Питание привода осуществляется от регулируемого источника постоянного тока. Ток нагрузки источника постоянного тока для питания привода: 2 А.

Система зарядки

• Зарядка поверхности ленты обеспечивается щеткой нижнего ролика
• Снятие заряда с ленты обеспечивается щеткой верхнего ролика, которая выполнена из тонких медных проволок и соединена с внутренней поверхностью сферы
• Способ снятия заряда с ленты осуществляется бесконтактно за счет ионизации воздуха в пространстве между щеткой и лентой

Электрическая схема

Электрическая схема генератора обеспечивает измерение тока зарядки.

Программное обеспечение для расчетного моделирования (ПОРМ)

Назначение: моделирование электростатического взаимодействия. Обеспечивает рассмотрение взаимодействия зарядов, помещенных на проводящие поверхности двух сфер.

Возможности:

• задание радиуса сфер
• задание расстояния между их центрами
• задание величины заряда, помещаемого на сферы
• установка совпадающих или противоположных знаков зарядов на сферах

Расчет:

• распределение зарядов по поверхности каждой из сфер
• напряженность электростатического поля в промежутке между сферами

Вывод данных:

• график изменения электрического поля в промежутке между сферами
• 3D-анимация расположения зарядов на поверхности сфер
• формирование итогового распределения плотности заряда демонстрируется в виде анимации на примере отдельных точечных зарядов, распределенных по поверхности сфер

Документация: описание работы с программой численного моделирования поставляется на флеш-накопителе вместе с ПОРМ.

Производство

Произведено в России. Реестровая запись № 10683787
